Rekaan Peti Cahaya (Light Box) DIY Untuk Fotografi Makro Dan Fotografi Produk

Wednesday, August 15, 2012

Rekaan Peti / Kotak Cahaya DIY mudah alih untuk kegunaan fotografi makro dan fotografi produk (product photography). Peti cahaya (atau turut dikenali sebagai Light Box) merupakan sebuah peti yang memberikan pencahayaan cerah dan seimbang dari beberapa arah.

Pencahayaan sebegini meminimumkan kesan bayang dan membolehkan foto yang tajam serta jelas diambil tanpa menggunakan kelengkapan yang mahal. Oleh kerana kesemua komponen peti cahaya in dimuatkan di dalam sebuah kotak (self contained), ia mudah untuk dipindahkan dan tidak memerlukan sebarang set-up untuk digunakan. Hanya perlu pasangkan plug pada soket elektrik dinding dan ON.

Rekaan ringkas ini sesuai untuk mereka yang meminati bidang fotografi tetapi tidak mampu berbelanja besar, atau mereka yang tidak meminati bidang fotografi (seperti saya), tetapi masih inginkan cara yang murah dan mudah untuk mengambil foto makro dan foto produk dengan kualiti yang baik.

Rekacipta.net - peti cahaya light box 04
Objek yang ingin diambil fotonya diletak di tengah peti cahaya. Peti cahaya ini dilapisi dengan kertas latar berwarna putih. Warna kertas latar ini boleh ditukar kepada apa sahaja warna yang diingini.


Peti Cahaya (Light Box) - Contoh Foto
Contoh foto yang diambil menggunakan peti cahaya ini (tanpa flash). Kamera yang digunakan adalah dari jenis Lumix point-and-shoot 8.1 megapixel model tahun 2007. Tiada bajet untuk kamera DSLR.


Peti Cahaya (Light Box) - Contoh Foto 02
Satu lagi contoh foto diambil menggunakan peti cahaya ini, sebuah external hard drive.


Komponen Peti Cahaya

Komponen dan bahan bagi menghasilkan peti cahaya ini boleh diperolehi daripada sumber terbuang dan boleh dibeli dengan mudah daripada kedai-kedai hardware / elektrik.

Peleburan Dan Pengacuanan Logam Untuk Projek Rekacipta

Sunday, March 11, 2012

Panduan peleburan dan pengacuanan logam secara DIY (backyard metalcasting) melalui teknik pembakaran terbuka untuk penghasilan komponen projek rekacipta, penghasilan barangan kraf atau sekadar untuk bereksperimen.

Proses pelaburan dan pengacuanan logam dengan takat lebur rendah (low melting point) amat mudah dilakukan pada skala kecil menggunakan bahan-bahan yang boleh diperolehi di sekitar rumah. Teknik ini biasa saya gunakan di proses pembikinan komponen logam untuk projek-projek rekacipta seperti logam penimbal bagi projek WobblyBot – Robot Pengimbang Diri

Bergantung kepada kerajinan anda, teknik ini boleh digunakan untuk menghasilkan komponen ringkas sehinggalah komponen rumit (komponen rumit memerlukan ketekunan dan ketelitian tinggi bagi menghasilkan acuan yang terperinci).

Rekacipta.net - peleburan logam 02
Teknik pembakaran terbuka hanya sesuai untuk logam dengan takat lebur rendah seperti timah dan plumbum. Kelebihannya kedua-dua jenis logam ini juga adalah ianya dapat diperolehi dengan mudah dalam bentuk generik  (bentuk “stok”) di Malaysia berbanding logam-logam lain.

Logam-logam yang mempunyai takat lebur lebih tinggi (seperti aluminum, besi, loyang, zink dsb) tidak sesuai dileburkan melalui teknik ini, sebaliknya lebih sesuai menggunakan teknik pembakaran / peleburan menggunakan faundri atau relau, serta memerlukan bahan api yang berupaya membakar pada suhu tinggi.

Takat lebur logam, teknik peleburan serta bahan api sesuai diperincikan dalam jadual di bawah. Maklumat ini adalah sebagai rujukan kasar untuk anda meneroka dan bereksperimen.

Projektor Pancaran Laser

Sunday, September 25, 2011

Rekaan projektor berasaskan laser yang berupaya menghasilkan pancaran light show dengan pelbagai pola geometrik. Rupabentuk dan pergerakkan pola yang terhasil boleh dilaras dan berubah-ubah mengikut mengikut kedudukan tombol pelaras.

Projektor ini menarik untuk digunakan untuk tujuan pementasan/persembahan, kesan khas/gimik, projection bombing, grafiti cahaya (light graffiti) dan sebagainya.

Projektor ini menghasilkan pola geometrik yang dikenali sebagai Hipotrokoid dengan mengeksploitasi fenomena yang dikenali sebagai Persistence Of Vision (POV).

Rekacipta.net - Projektor Laser 22
Satu contoh pola geometrik yang dihasilkan. Video operasi projektor, butiran rekaan dan contoh-contoh pola yang lain di bahagian seterusnya artikel ini.


Rekacipta.net - Projektor Laser 18
Projektor pancaran laser.


Rekacipta.net - Projektor Laser 24
Projection bombing pada dinding rumah.





Bagaimana Rekaan Projektor Ini Berfungsi

DIY CNC Router

Sunday, September 11, 2011

Satu lagi projek CNC Router 3-paksi (3-axis) rekaan sendiri (DIY) oleh Maker, Backyard Engineer dari Malaysia. Rekaan CNC Router ini dihasilkan oleh roywnc69 menggunakan 80% bahan terbuang.

Artikel berkaitan: CNC Router / Mill DIY Dari Malaysia yang diketengahkan sebelum ini.

Seperti yang sering ditekankan di sini, sesiapa sahaja mampu berekacipta tanpa mengira latar belakang teknikal, yang paling utama adalah kemahuan. Menurut roywnc69:


I have ' 0 ' knowledge about this field. I don't even know how to use CAD/Cam software. But heyy !!...i did it..


CNC Router ini menggunakan kombinasi stepper motor dan threaded rod bagi memacu paksi X, Y, Z. Router bit pula dipacu Drill / Grinder Proxxon yang menjadi kegemaran para perekacipta untuk projek sebegini.

Kerangka router diperbuat daripada stok mild steel yang dikimpal, manakala komponen pautan diperbuat daripada kombinasi kayu Chipboard dan MDF (Medium Density Fiberboard) yang diperolehi daripada peleraian perabot terpakai serta melalui dumpster diving.

Belt / Disk Sander Kos Rendah Untuk Makmal / Bengkel Rekacipta

Friday, August 19, 2011

Belt / Disk Sander adalah mesin yang cukup berguna untuk seseorang Tinkerer, Maker atau sesiapa sahaja yang gemar berekacipta dan ber-DIY. Daripada namanya dapat diagak bahawa ianya adalah sebuah mesin kombo yang terdiri daripada pengelas tali pinggang (belt sander) dan pengelas cakera (disk sander).

Sesebuah Belt / Disk Sander berguna bagi kerja-pembentukkan (shaping). Ia meliputi pembentukkan bahan-bahan seperti logam, plastik dan kayu.

NOTA: Selain kerja pembentukkan, antara fungsi paling penting yang perlu ada bagi sesebuah bengkel / makmal rekacipta adalah kemudahan membuat pemotongan tepat dan penggerudian tepat

Belt / Disk Sander dapat memenuhi keperluan kerja pembentukkan terutama bagi projek rekacipta yang melibatkan fabrikasi atau permodelan prototaip secara scratch building mahupun kitbashing.

Rekacipta.net - Belt dan Disk Sander 25

Rekacipta Lampu Solar

Monday, August 8, 2011

Rekaan lampu berasaskan LED yang dikuasakan oleh tenaga matahari (lampu solar) untuk pencahayaan kawasan kediaman. Walaupun versi ini direkabentuk untuk pautan pada dinding, ianya boleh diubahsuai dengan mudah untuk lain-lain bentuk pemasangan.

Rekacipta.net - Lampu Solar 01
Menghasilkan rekacipta berasaskan tenaga boleh baharu (renewable energy / teknologi hijau) bukanlah perkara yang sukar. Sesiapa sahaja mampu berekacipta asalkan mempunyai kemahuan. Rekaan lampu solar ini diharap dapat memberi inspirasi kepada anda untuk bereksperimentasi dan bermain dengan idea rekacipta berasaskan tenaga boleh baharu.

Rekaan lampu solar ini menggunakan solar panel (panel Photovoltaic / PV) buatan sendiri yang digunakan untuk mengecas bateri Asid-Plumbum (Lead-Acid) melalui teknik yang dikenali sebagai Trickle Charging.

Artikel Berkaitan: Panduan Praktikal Sel Solar (Photovoltaic Cell)

Litar pensuisan bertindak mengecas bateri di waktu siang dan akan menyalakan lampu LED secara automatik apabila mengesan cahaya persekitaran menjadi malap. Tahap sensitiviti / kepekaan pengesanan cahaya pula boleh dilaras melalui tombol pada bahagian hadapan lampu.

Rekacipta.net - Lampu Solar 03
Lampu LED menyala apabila persekitaran menjadi malap/gelap. Semakin gelap keadaan persekitaran, semakin terang cahaya lampu.


Rekacipta.net - Lampu Solar pautan dinding
Pemasangan lampu solar di dinding rumah.

Kedudukan dan penghalaan lampu boleh dilaras pada paksi mendatar dan menegak bagi membolehkan fokus pencahayaan di tempat yang anda ingini.

Perisian Berguna Bagi Pembangunan Projek Rekacipta Elektronik

Friday, June 17, 2011

Terdapat begitu banyak perisian di luar sana yang berguna di dalam pembangunan projek-projek elektronik.

Umumnya perisian-perian ini dicipta bagi memenuhi 3 fungsi utama; untuk menghasilkan lakaran skematik litar (circuit schematics), menghasilkan lakaran tataletak litar (circuit layout) dan menjalankan simulasi litar (circuit simulation).

Berikut adalah senarai lima perisian yang berguna untuk konteks-konteks rekacipta elektronik yang berbeza, dan yang lebih penting lagi, kesemua perisian ini adalah percuma dan praktikal untuk digunakan untuk golongan Tinkerer, Maker.

Senarai ini bukan senarai menyeluruh. Ia adalah senarai perisian yang saya secara peribadi dapati cukup berguna dan praktikal berdasarkan pengalaman saya sendiri. Orang lain mungkin mempunyai pandangan yang berbeza :)



Express PCB dan Express Schematics
    Rekacipta.net - Express PCB
Tataletak PCB mengunakan Express PCB

Pakej perisian ini terdiri daripada perisian Express PCB dan perisian Express Schematics. Menepati namanya kedua-dua perisian ini cukup berguna di dalam menghasilkan lakaran skematik dan tataletak papan litar bercetak dengan pantas.

Ia sesuai untuk projek rekacipta elektronik peringkat asas (basic) sehingga ke peringkat pertengahan (intermediate).

Hack Reverse Dial – Pengubahsuaian Jam Tangan Digital

Saturday, June 11, 2011

Projek hack secara DIY bagi mengubah paparan jam digital biasa kepada paparan terbalik oleh Dunia Jam.
  Timex ironman09
Timex ironman04
Teknik ini dikenali sebagai reverse dial di mana imej paparan skrin LCD sebuah jam tangan diterbalikkan dengan penggunaan polarizing film (filem pengutub) yang bertindak menapis sebahagian kutub gelombang elektromagnetik cahaya tampak. Ini seterusnya menghasilkan efek paparan imej digital terbalik.

Alat Pengaduk / Pengocak Untuk Membangun Papan Litar Bercetak (PCB)

Saturday, June 4, 2011

Rekacipta alat pengaduk / pengocak (agitator). Fungsi utama alat ini adalah untuk membangunkan papan litar bercetak (PCB) dengan lebih pantas.

Namun demikian, selain untuk pembangunan papan litar, alat ini juga boleh digunakan di dalam makmal-makmal, hospital, di dapur atau dalam apa sahaja aplikasi yang memerlukan adukkan cecair secara konsisten untuk sesuatu tempoh masa.

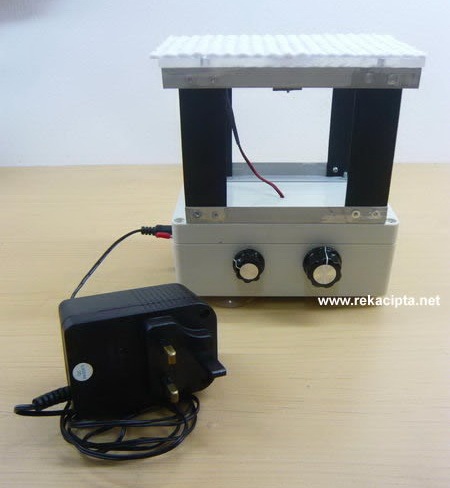

Rekacipta.net - Alat pengaduk 3



Latar Belakang

Proses punaran (etching) di dalam membangunkan papan litar bercetak (Printed Circuit Board - PCB)  biasanya melibatkan penggunaan larutan punaran (etching solution) seperti Ferric Chloride. Konsep di sebalik teknik ini ialah larutan punaran ini akan menghakis lapisan tembaga yang terdedah, manakala permukaan tembaga yang terlindung akan terpelihara membentuk jalur litar yang diingini.

Peleraian Teropong Binokular

Friday, May 27, 2011

Meleraikan sebuah teropong Binokular Prisma Porro (Porro Prism Binocular) bagi mempelajari dan memahami rekaannya serta meneroka bagaimana setiap komponen berfungsi.

Peleraian (atau Take Apart / Teardown / Dissassembly / Deconstruction) merupakan antara aktiviti penting di dalam pembudayaan rekacipta dan inovasi. Ia adalah proses permainan, penerokaan dan pembelajaran secara hands-on.

Aktiviti peleraian juga dapat memberi sumber inspirasi / idea untuk projek rekacipta, dapat digunakan untuk proses reverse engineering, membantu perolehan sumber komponen, dan yang paling utama aktiviti peleraian memenuhi rasa ingin tahu bagaimana sesuatu objek dicipta dan berfungsi.

Aktiviti ini cukup popular di kalangan Tinkerer, Maker akar umbi sehinggalah kepada penggiat professional, maka tidak hairanlah terdapat begitu banyak artikel, panduan, video malah rancangan televisyen yang memberi focus khusus kepada budaya peleraian ini.

Artikel Berkaitan: Peleraian Penyedut Hampagas (Vacuum Cleaner)

Mangsa peleraian pada kali ini adalah sebuah teropong binokular surplus dari jenis prisma porro yang diperolehi daripada kedai barangan lusuh.

Rekacipta.net - peleraian teropong binokular
