Lampu Perhiasan Vorteks Dari Putaran Medan Magnet

Rekacipta lampu perhiasan dari bahan terbuang yang menghasilkan efek vorteks daripada pusaran air. Sumber pencahayaan adalah daripada LED dan pusaran air (vorteks) dihasilkan oleh logam yang diputarkan oleh medan magnet tanpa sentuhan secara langsung (direct contact).

Lampu hiasan vorteks vorteks lamp (1)




Lampu hiasan vorteks vorteks lamp (2)


Saya tertarik dengan rekabentuk TV Box rekaan watak Edward Nigma / Riddler di dalam filem Batman Forever di mana bentuk TV Box tersebut dirasakan cukup unik untuk diolah menjadi lampu perhiasan.


riddler tv box

Manakala idea bagi manggabungkan rekabentuk lampu dan vorteks pusaran air pula timbul di hujung minggu yang bosan :)

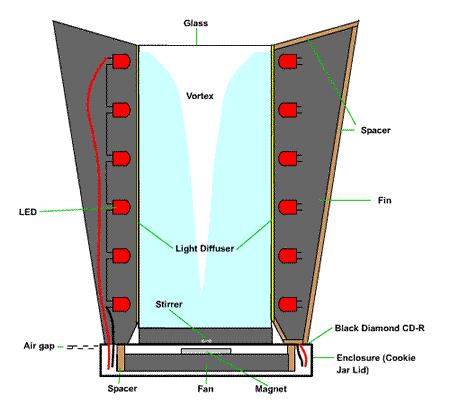

Jika dilihat dari rajah skematik di bawah, konsep rekaan lampu ini sebenarnya adalah mudah. Mohon maaf kerana rajah di dalam bahasa inggeris. Ini kerana rekaan ini pada asalnya telah saya terbitkan di laman Instructables pada 2008.

IMGV_5788 (10)
Kipas penyejuk dijadikan sebagai pemutar. Magnet dari jenis Neodymium dilekatkan tengah-tengah kipas. Daripada rajah skematik, dapat dilihat objek yang di label sebagai stirrer. Ia adalah jalur logam (besi) yang berputar bersama putaran magnet. Ianya disaluti epoxy bagi mengelakkannya dari berkarat.
 IMGV_5788 (8)

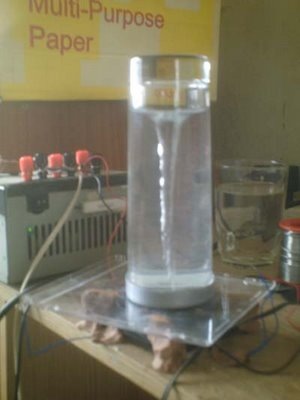

Menguji vorteks yang terhasil. Air suling digunakan bagi mengelakkan air menjadi keruh bagi tempoh masa panjang.

SUNPOT (22) copy
SUNP060 (3) copy

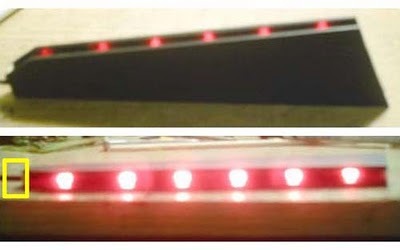

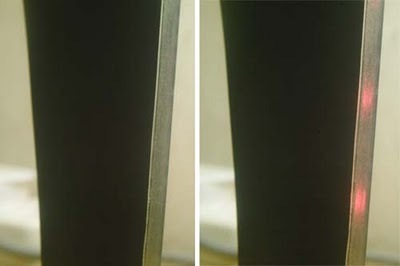

Sirip dipotong daripada plat plastik ABS dari sumber bahan terbuang. Sumber pencahayaan adalah 12 butir LED berwarna merah. Sumber tenaga bagi LED (dan kipas) diambil terus daripada soket bekalan elektrik rumah melalui 12V AC-DC adapter (tidak mengunakan bateri). Penyerak cahaya (diffuser) dihasilkan secara MacGyver menggunakan jalur polypropylene lut cahaya dan double sided-tape.

Sebarang soalan, pandangan dan komen adalah dialu-alukan.
